Meypack Wrap Around Packer Dosen variabel 2018

MEYPACK VP 451 Tray- und Wrap-Around-Verpackungsanlage

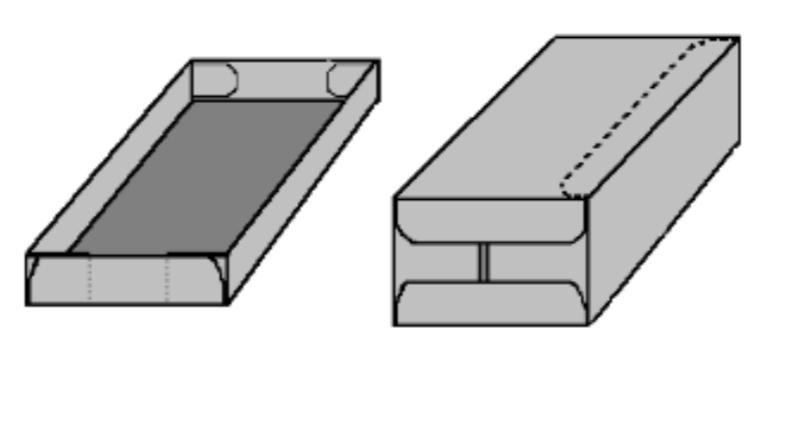

Vollautomatische Anlage zum Verpacken von Getränkedosen in Trays und Wrap-Around-Kartons.

Produkte und Formate

• 0,33-l-Dosen, Ø 66 x 115 mm, lose und als 4er-Pack
• 0,5-l-Dosen, Ø 66 x 168 mm, lose und als 4er-Pack

Gruppierungen für beide Dosenformate

• 4 x 6 lose Dosen im Wrap-Around-Karton oder Tray
• 3 x 4 lose Dosen im Wrap-Around-Karton
• 2 x 3 4er-Packs im Tray

Leistung

• Nennleistung: 16.000 Dosen/h
• Verpackungsleistung: 12 bzw. 24 Verpackungseinheiten/min, einschließlich 5 % Leistungsreserve

Produktführung

• Mehrbahnige Produktzufuhr im Pulk
• 4er-Packs zweibahnig quer, Öffnungen seitlich

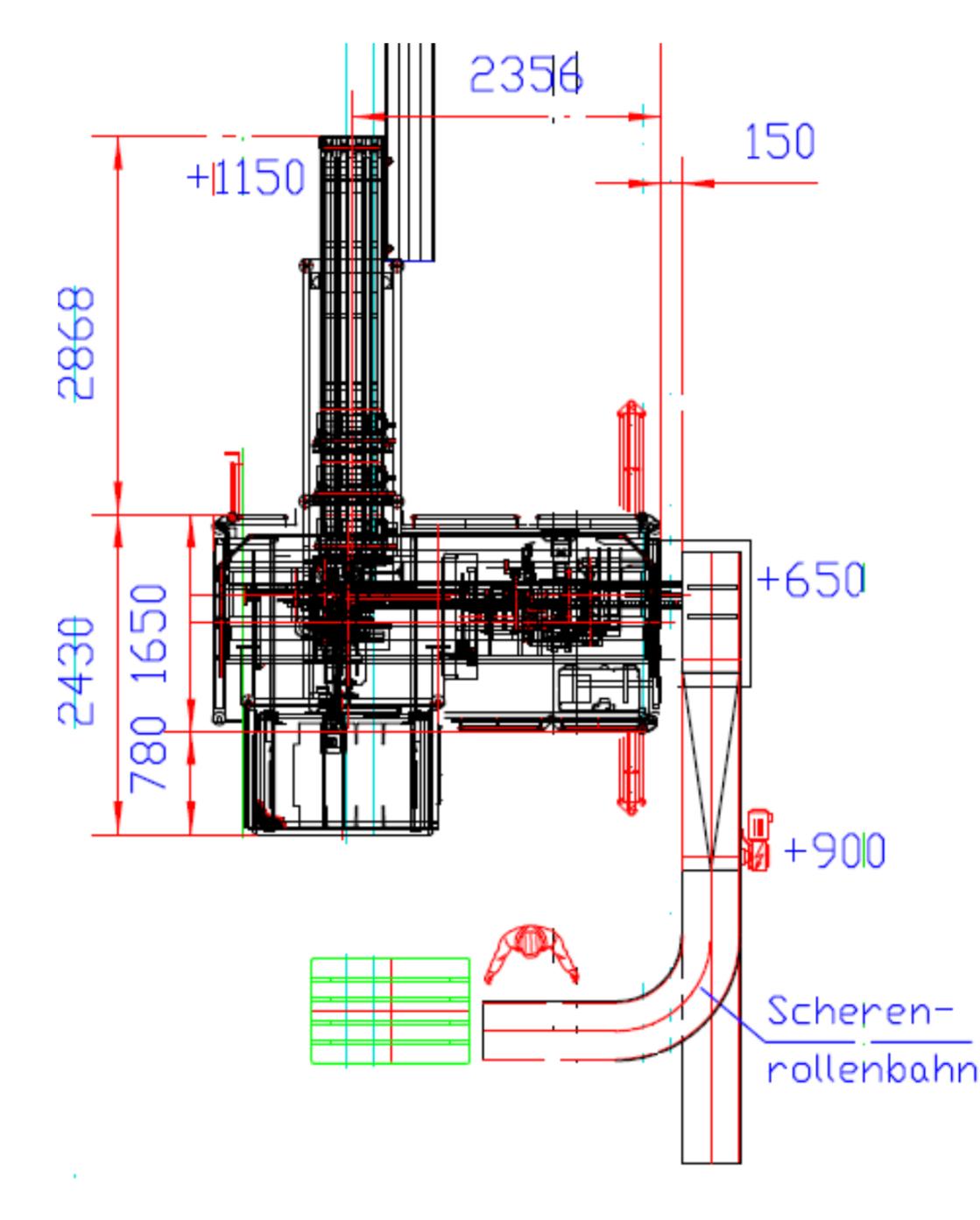

• Einlaufniveau: ca. 1.150 mm ± 50 mm
• Auslaufniveau: ca. 650 mm ± 50 mm
• Produktauslauf mit der Breitseite des Trays bzw. Wrap-Around-Kartons voran

Funktionsweise

Die Produkte werden kontinuierlich mehrreihig zugeführt, nach dem Drängelprinzip gleichmäßig auf die Gassen des Zuführbandes verteilt und zur gewünschten Formation gruppiert. Gleichzeitig wird ein flacher Tray- bzw. Wrap-Around-Zuschnitt aus dem Magazin entnommen und unter der Gruppierstation positioniert. Die servomotorisch betriebene Absenkstation übernimmt Produktformation und Zuschnitt und formt den Zuschnitt eng um die Produkte. Anschließend führt eine servomotorisch angetriebene Taktkette die vorgefaltete Verpackung durch die Leim- und Pressstationen. Die fertige Verpackung wird über eine Schwerkraftrollenbahn an die nachfolgende Fördertechnik übergeben.

Abmessungsbereich der Sammelpackungen

• Länge: 200–400 mm
• Breite: 120–300 mm
• Höhe: 80–200 mm
• Trayhöhe: 40–200 mm

Verpackungsmaterial und Magazin

• Verarbeitung nahezu aller handelsüblichen Wellpappqualitäten; endgültige Ausführung nach Freigabe durch MEYPACK
• Zuschnittlänge: 360–1.250 mm
• Zuschnittbreite: 300–700 mm
• Magazinkapazität: ca. 150 Zuschnitte bzw. ca. 400 mm Stapelhöhe bei B-Welle
• Vereinzelung der flach liegenden Zuschnitte mittels Vakuumsauger und Positionierung über Riemenförderer
• Heißleim: handelsübliche, vom Leimgerätehersteller zugelassene Fabrikate; endgültige Ausführung nach Freigabe durch MEYPACK

Anschlüsse

• Elektrische Einspeisung: 3 x 400 V AC, 50 Hz, mit Neutral- und Schutzleiter; zulässige längerfristige Spannungsschwankung ± 5 %
• Steuerspannung: 24 V DC
• Druckluft: 6 bar, Anschluss 1/2 Zoll; sauber und frei von Fremdkörpern, Gasen und Ölen

Bedienung und Formatwechsel

• Überwachung durch eine Bedienperson parallel zu einer weiteren Tätigkeit möglich
• Bedienungsseite in Auslaufrichtung rechts oder links möglich
• Schneller, wiederholgenauer Formatwechsel durch Null-Linien-Konstruktion und automatische Taktketteneinstellung
• Einstelldaten in produktbezogenen Formatlisten; eindeutig zugeordnete und gekennzeichnete Wechselteile

Grundmaschine und Komponenten

• Gewicht: ca. 3.500 kg
• Lackierung: schwarzgrau RAL 7021
• Pneumatik: Festo
• Heißleimgerät: Nordson Pro Blue
• Antriebe: SEW, Schutzart IP55
• Steuerung: Siemens S7
• Bedienkonsole: Siemens Touch Panel TP 1500
• Elektrische Ausführung gemäß MEYPACK-Standard-Elektroausrüstung E 2017

Enthaltene Optionen

• Ergänzender Trayabtransport für die manuelle Palettierung
• Lackierte Stahlrollenbahn mit integriertem Eckumsetzer, Nennbreite 350 mm, Länge ca. 1.100 mm
• Zweispuriger Umsetzer mit Modulbandkette, einseitig einstellbaren Seitenführungen und Edelstahl-Kabelkanal
• Breitband-VPN-Router zur Anlagenfernwartung
• Schwenkarm für das Bedienpult
• Schaltschrank auf der Maschine

Technische Angaben gemäß vorliegender MEYPACK-Maschinenbeschreibung.
